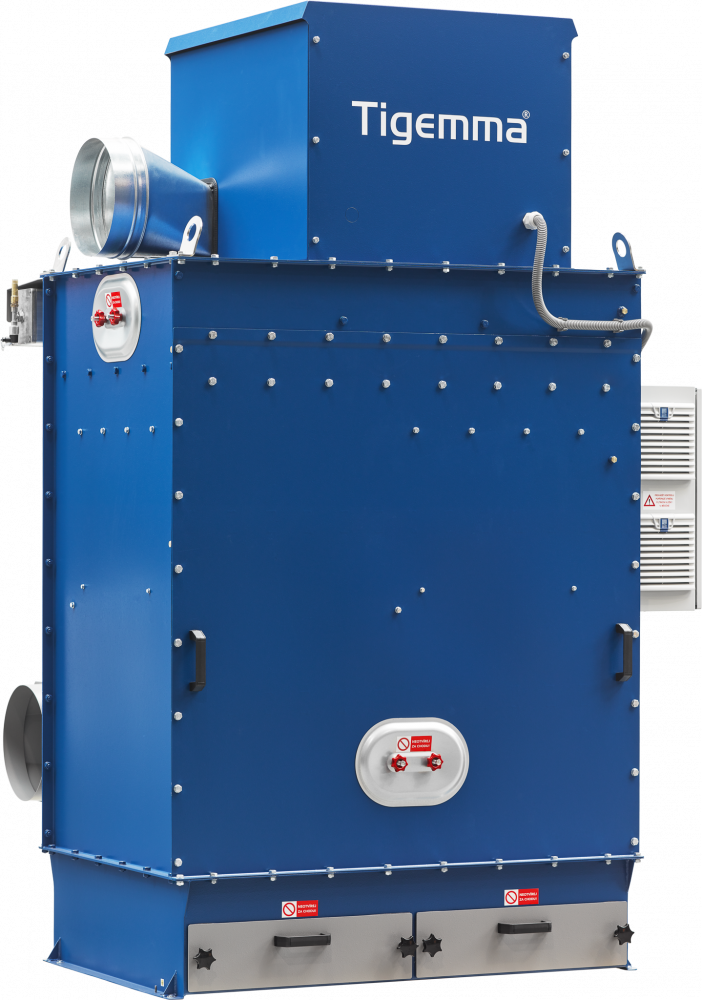

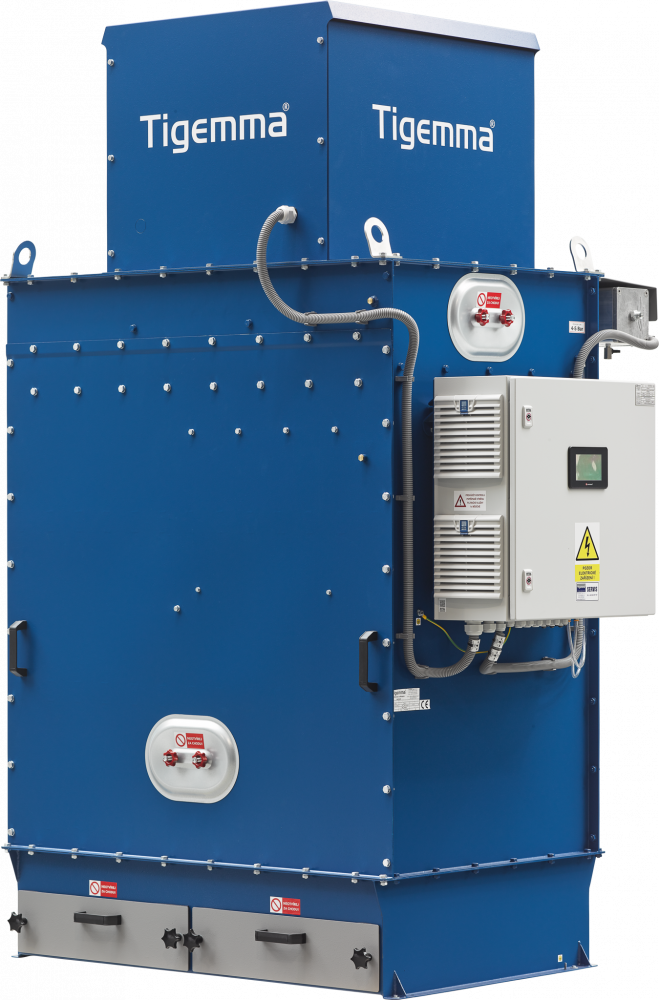

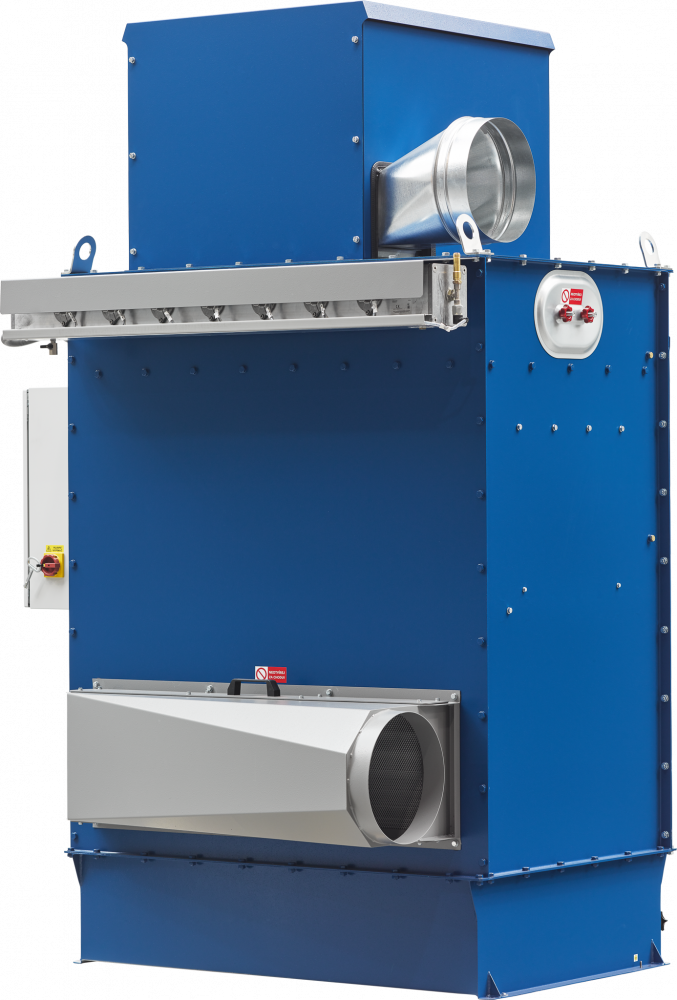

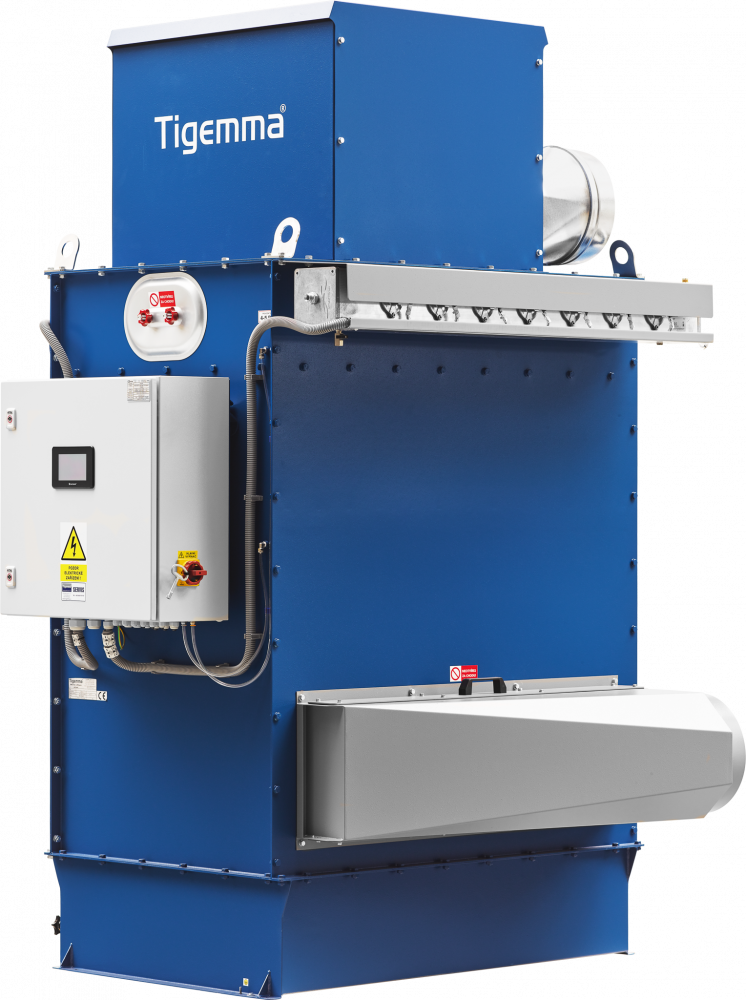

Filtrační jednotky TFD

Filtrační zařízení TIG TFD (dřívější označení TIG FSD) je určeno do provozů se střední zátěží filtrační technologie. Je kompaktní, celoopláštěné a dodává se kompletně smontované na paletě.
Sací výkon 3 050 m³/h
Tlakový pokles 985 Pa
Příkon motoru 3,0 kW
Jmenovitý proud motoru 9,0 A
Hladina hluku 72 dB
Stupeň odlučivosti 99,96 %
Norma odlučivosti DIN EN60335-2-69
Filtrační plocha 48 m²
Filtrační prvek Filtrační kazeta FPL 764 x 1200 - 9,5m² (TFD)
Počet filtračních prvků 5
Šířka 1 304 mm
Délka 1 309 mm
Výška 2 504 mm
Hmotnost 520 kg
Startér Frekvenční měnič
DN sání DN280
DN výdech DN280
Počet ventilů 5

Zařízení může být umístěno ve vnitřním prostoru dílny i na vnějším prostranství: Stupeň odolnosti vůči vnějším vlivům je u filtrační jednotky IP44 a u rozvaděče IP54, antikorozní ochranu zajišťuje kvalitní, dvousložkový polyuretanový nátěr. Ochranná stříška odolnost zařízení zvyšuje, ale nutná není. Zařízení je vhodné pro vracení přefiltrované vzdušiny zpět do výrobních prostor.

Řídicí jednotka umožňuje vzdálenou správu nastavovaných parametrů výrobcem nebo servisní organizací. Vyhodnocuje aktuální tlakový zisk (rozdíl tlaku vzduchu mezi vstupní a výstupní plochou filtračního prvku) a podle něj automaticky nastavuje potřebné parametry čištění a řídí celý cyklus čistění včetně zobrazení a vyhodnocení provozních stavů.

Šetrný rozběh ventilátoru zajišťuje frekvenční měnič.

Materiál filtračních prvků je zařazen do kategorie M (dle DIN EN 60335-2-69). Vhodným výběrem filtračního materiálu a volbou zatížení filtrační plochy lze optimalizovat provozní parametry pro konkrétní technologii.

Varianty a jejich použití

TIG TFD 3050/47,5/ALU Polyester PTFE membrána antistatic 973116 Termické pálení Al
TIG TFD 3050/47,5/AAF Polyester PTFE membrána antistatic 973116 Litina, plasty
TIG TFD 3050/47,5/APF Polyester 973010 Tryskání, broušení
TIG TFD 3050/47,5/ATF Polyester PTFE membrána 973995 Termické pálení kovů
TIG TFD 3050/47,5/ANF Polyester PTFE membrána nástřik 973022 Svařovací dýmy

Katalogový list TIG TFD

Rozměry TFD
