Filtrační jednotky TFS

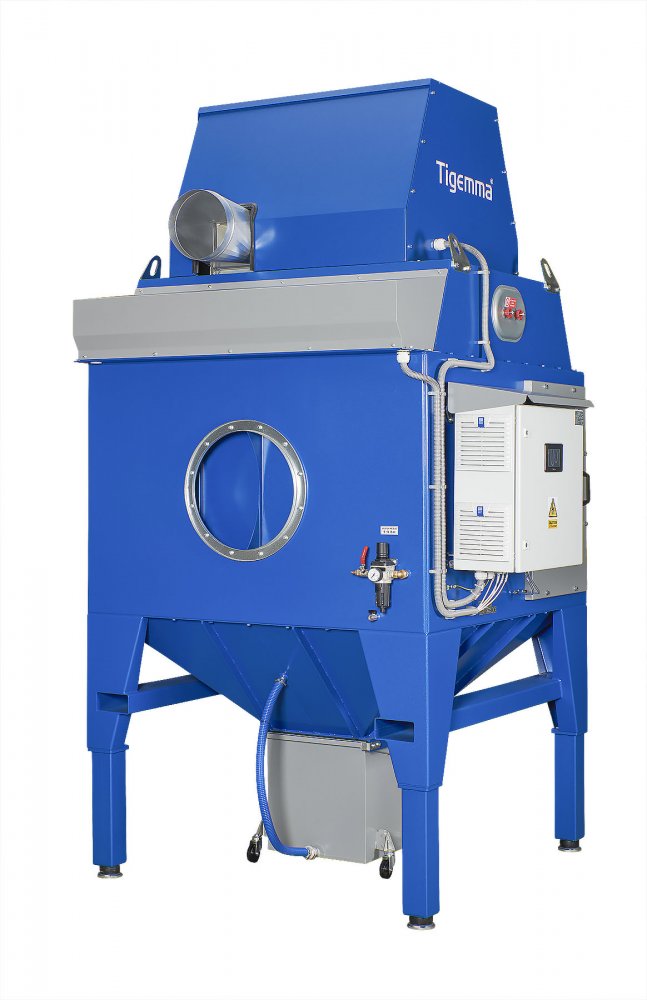

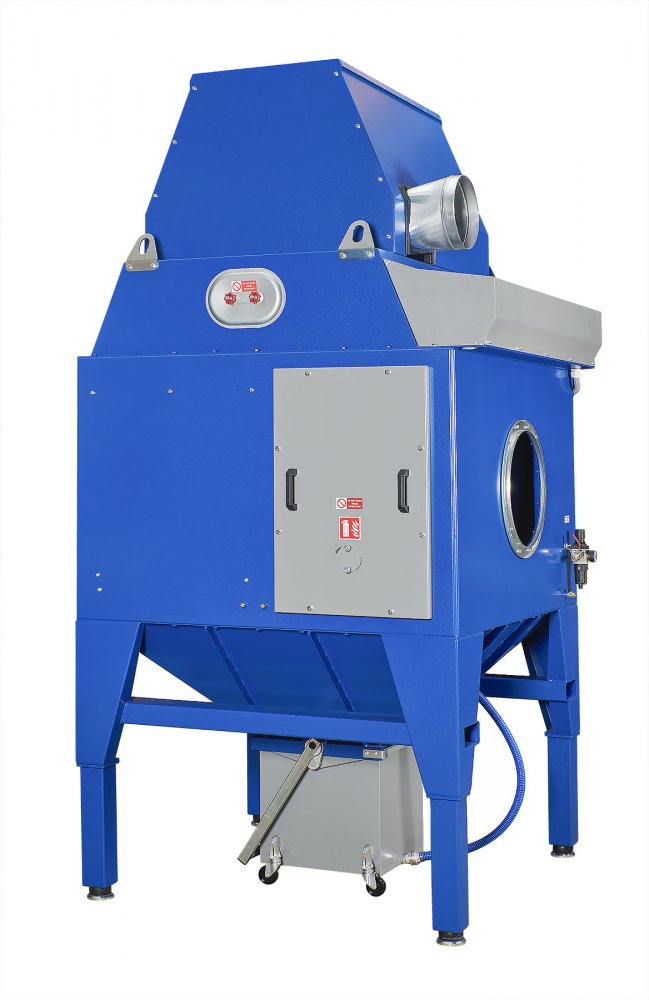

Filtrační zařízení TIG TFS (dřívější označení TIG FS) je určeno do těžkých provozů s vysokou zátěží filtrační technologie. Pro snazší transport je dodáváno s demontovanou podstavou.
Sací výkon 10 000 m³/h
Tlakový pokles 2 450 Pa
Příkon motoru 15,0 kW
Jmenovitý proud motoru 26,5 A
Hladina hluku 72 dB
Stupeň odlučivosti 99,96 %
Norma odlučivosti DIN EN60335-2-69
Filtrační plocha 168 m²
Filtrační prvek Filtrační patrona 200x985 - 7m² (TFS)
Počet filtračních prvků 24
Šířka 1 596 mm
Délka 2 628 mm
Výška 3 274 mm
Hmotnost 1 482 kg
Startér Frekvenční měnič
DN sání DN560
DN výdech DN560
Počet ventilů 6

Zařízení může být umístěno ve vnitřním prostoru dílny i na vnějším prostranství: Stupeň odolnosti vůči vnějším vlivům je u filtrační jednotky IP44 a u rozvaděče IP54, antikorozní ochranu zajišťuje kvalitní, dvousložkový polyuretanový nátěr. Ochranná stříška odolnost zařízení zvyšuje, ale nutná není. Zařízení je vhodné pro vracení přefiltrované vzdušiny zpět do výrobních prostor.

Řídicí jednotka umožňuje vzdálenou správu nastavovaných parametrů výrobcem nebo servisní organizací. Vyhodnocuje aktuální tlakový zisk (rozdíl tlaku vzduchu mezi vstupní a výstupní plochou filtračního prvku) a podle něj automaticky nastavuje potřebné parametry čištění a řídí celý cyklus čistění včetně zobrazení a vyhodnocení provozních stavů.

Šetrný rozběh ventilátoru zajišťuje frekvenční měnič.

Materiál filtračních prvků je zařazen do kategorie M (dle DIN EN 60335-2-69). Vhodným výběrem filtračního materiálu a volbou zatížení filtrační plochy lze optimalizovat provozní parametry pro konkrétní technologii.

Varianty a jejich použití

TIG TFS 10000/168 Skříň filtrace bez filtr. mat., rozvaděče a ventilátoru
TIG TFS 10000/168/ETF Polyester PTFE membrána 973995 Termické pálení kovů
TIG TFS 10000/168/EPF Polyester 973010 Tryskání, broušení
TIG TFS 10000/168/ALU Polyester PTFE membrána antistatic 973116 Termické pálení Al
TIG TFS 10000/168/EAF Polyester PTFE membrána antistatic 973116 Litina, plasty
TIG TFS 10000/168/ENF Polyester PTFE membrána nástřik 973022 Svařovací dýmy

Katalogový list TIG TFS

Rozměry TFS
